Descripción general

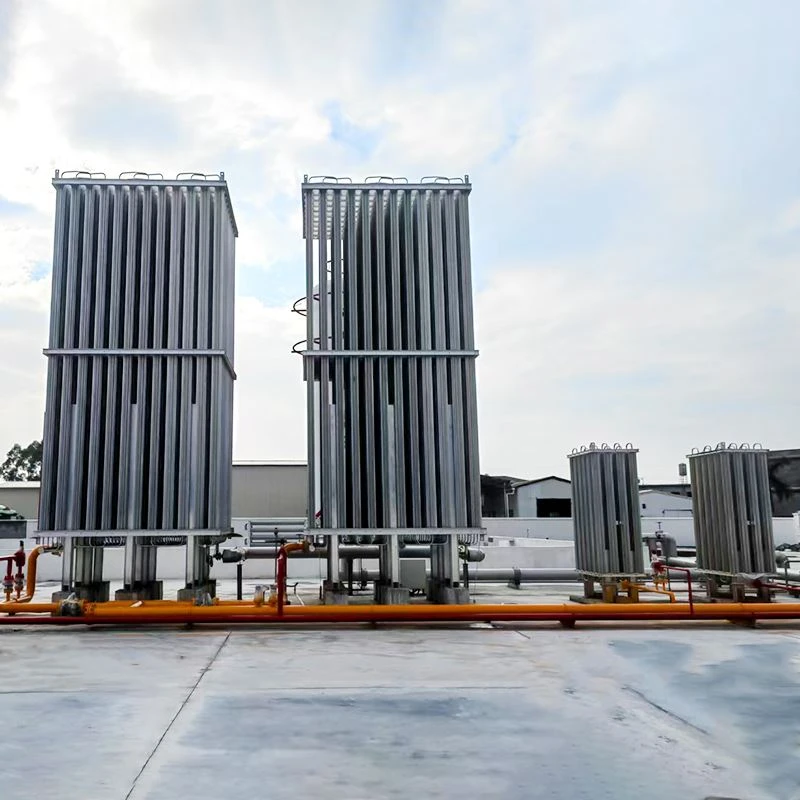

Un sobrealimentador de vaporización de GNL (también conocido como vaporizador de aire ambiente de tiro forzado-o sobrealimentador de edificio a presión-) es un intercambiador de calor especializado diseñado para convertir rápidamente el gas natural licuado de su estado líquido a -162 grados a su forma gaseosa.
Parámetros del producto
|
Parámetro |
Especificación |
|
Capacidad de vaporización |
500 – 12.000 Nm³/h (por unidad de patín) |
|
MAWP (presión de trabajo máxima permitida) |
Hasta 42,0 MPa (420 bar) |
|
Margen de seguridad térmica |
+20% de asignación de diseño de superficie |
|
Temperatura de salida de gas |
Dentro de ±5 grados del ambiente (sin calefacción auxiliar) |
|
Caída de presión |
< 0.05 MPa at max flow |
|
Rango de temperatura de funcionamiento |
-196 grados a +60 grados |
Especificaciones técnicas
|
Parámetro |
Especificación |
|
Material de aleta |
Aleación de aluminio 6063-T6 (alta conductividad térmica) |
|
Material del tubo de revestimiento |
Acero inoxidable 316L (UNS S31603), sin costura |
|
Proceso de soldadura |
Soldadura TIG de penetración total-100 % automatizada |
|
Marco estructural |
Acero galvanizado en caliente-(ISO 1461, recubrimiento de zinc mayor o igual a 85 μm) |
|
Resistencia a la carga del viento |
Hasta 45 m/s (cumplimiento de la Zona 4) |
|
Diseño sísmico |
IBC Diseño Sísmico Categoría D |
Escenarios aplicables
Plantas de Gasificación Industrial
Suministra gas de carga base continua las 24 horas del día, los 7 días de la semana a acerías, fábricas de vidrio y líneas de producción química con tolerancias de presión y flujo de ±1 %.
Estaciones satelitales de GNL
Huella compacta y preensamblada, diseñada específicamente para grupos de generación de energía fuera de la red-y operaciones mineras con una superficie de sitio limitada.
Climas extremadamente fríos
Diseñado con materiales-probados contra impactos que cumplen con una temperatura mínima de diseño del metal (MDMT) de -40 grados (carcasa interna hasta -196 grados), utilizando ciclos de descongelación automatizados-impulsados por sensores para evitar la formación de puentes de hielo.
Terminales marinas y costeras
Utiliza recubrimientos de grado marino-con certificación ISO 12944 C5-M, lo que proporciona un rango de durabilidad de más de 15 años hasta el primer mantenimiento importante en entornos costeros y de alta salinidad.
OEM/ODM e ingeniería personalizada
Plazo de entrega de prototipos:Los paquetes de ingeniería específicos del proyecto-, incluidos modelos STEP 3D nativos y esquemas P&ID certificados, se entregan dentro de los 7 días hábiles posteriores a la congelación de las especificaciones del cliente, lo que permite la coordinación temprana de la interfaz EPC y la validación del diseño.
Cliente-Tubería específica:Todas las conexiones de entrada y salida están completamente personalizadas y mecanizadas de acuerdo con los estándares definidos-del proyecto, incluidos los sistemas de bridas ANSI B16.5, DIN EN 1092-1 o HG/T 20592 para garantizar la integración directa con la infraestructura de tuberías existente.
Integración de instrumentación:Los diseños de los patines están pre-diseñados para adaptarse a los paquetes de instrumentación seleccionados-del cliente, incluidos montaje, almohadillas de soldadura y uniones de cableado para transmisores Rosemount, Endress+Hauser o Yamatake según la arquitectura del sistema de control del proyecto.
Como-documentación creada:Los paquetes finales de MDR (Informe de datos de fabricación) se personalizan por ID de activo e incluyen placas de identificación grabadas en acero inoxidable, sistemas de etiquetado específicos del proyecto- y manuales de operación y mantenimiento localizados alineados con los procedimientos operativos regionales y los requisitos de cumplimiento.
Logística y embalaje
Cantidad mínima de pedido (MOQ):Fijado en 1 sistema de patín modular individual.
Plazo de entrega estándar:De 60 a 90 días calendario después del recibo del pago inicial y la aprobación del dibujo final-hasta la finalización de la fabricación Ex-ExWorks (EXW).
Estándar de embalaje de exportación:Conservación-sellada al vacío con-protectores de bridas de polietileno de alta resistencia y película VCI dentro de IPPC ISPM-15 cajas de madera tratadas térmicamente para evitar daños físicos y oxidación de la cara de las bridas durante el tránsito marítimo.
Incoterms:Cotizaciones comerciales disponibles en términos FOB Shanghai, CIF Rotterdam o DDP Houston, según la asignación de riesgos del proyecto.
Optimización de carga:Las dimensiones exteriores se ajustan estrictamente a los límites internos estándar de los contenedores High Cube (HC) o Open Top (OT) de 40 pies para evitar recargos de envío-fuera de medida-.
Paquete de documentación:Los envíos pasan la aduana con un paquete completo de documentos: factura comercial, lista de empaque, certificado de origen y el informe de datos de fabricación (MDR) final.
Soporte postventa-
Período de garantía:Cubierto por una garantía de 24-meses desde el envío o 12 meses desde la operación comercial (lo que ocurra primero), que abarca todos los componentes que retienen presión, soldaduras criogénicas y marcos estructurales.
Disponibilidad de repuestos:Retención de inventario de fábrica garantizada durante 10-años para componentes críticos de desgaste, incluidas juntas criogénicas, sellos mecánicos y sujetadores de baja temperatura.
SLA de respuesta:Línea directa directa a ingenieros de servicio senior con respuesta técnica remota garantizada en 4 horas y alineación inicial de solución de problemas.
Auditoría de diagnóstico remoto:Análisis anual de eficiencia térmica realizado a través de las tendencias de datos de sensores compartidos por el cliente-para optimizar los intervalos de descongelación y monitorear la degradación de la transferencia de calor.
Intervalo de mantenimiento:La estructura estática no requiere revisiones de piezas móviles y solo requiere calibración anual de la instrumentación e inspecciones estándar del empaque de válvulas.
Pruebas de cumplimiento y control de calidad
Certificación ASME:Recipientes a presión fabricados, estampados y documentados de acuerdo con ASME BPVC Sección VIII División 1 (Sellos U y UM).
Conformidad europea:Marcado CE y compatible con la Directiva de equipos a presión (PED 2014/68/EU) Arquitecturas de seguridad de categoría IV.
Trazabilidad de materiales:Verificación 100 % de los materiales que retienen la presión-respaldados por los certificados de prueba de fábrica (MTC) EN 10204 tipo 3.1 y el análisis de aleación de identificación positiva de materiales (PMI) entrante.
Garantía de calidad de soldadura:100% de pruebas radiográficas (RT) en todas las presiones-que retienen las soldaduras a tope longitudinales y circunferenciales; Soldaduras de filete estructurales verificadas mediante pruebas de tinte penetrante (DP) realizadas por soldadores certificados ASME Sección IX y EN ISO 9606-1.
Pruebas de presión y fugas:Prueba hidrostática a una presión de diseño de 1,3 a 1,5 veces (según ASME BPVC Sección VIII), seguida de una detección de fugas de helio a alta-presión de hasta 1 × 10⁻⁶ mbar·l/s.
Simulación de choque térmico:La validación de fábrica incluye pruebas de choque térmico-con nitrógeno líquido (-196 grados) para garantizar que las juntas de expansión criogénicas soporten transiciones rápidas delta-T sin agrietarse.
Preguntas frecuentes
P: ¿Cuál es el tiempo típico de puesta en servicio después de la instalación?
R: La puesta en servicio suele tardar entre 7 y 12 días, incluidas las pruebas de presión, la purga de nitrógeno y la validación del choque frío. La producción de gas completamente estable normalmente se logra dentro de las primeras 72 horas de funcionamiento.
P: ¿Cuántos años puede funcionar el sistema antes de una renovación importante?
R: Bajo ciclos de trabajo estándar, los módulos centrales de intercambio de calor funcionan de manera confiable durante 8 a 12 años antes de requerir un reemplazo parcial del paquete. Los marcos estructurales suelen superar los 15 años con una inspección de rutina.
P: ¿Cuál es la degradación anual esperada del rendimiento?
R: La disminución de la eficiencia térmica suele ser inferior al 0,6% anual en condiciones costeras o industriales normales. La mayor parte de la pérdida de rendimiento se asocia con suciedad externa más que con el desgaste interno del tubo.
P: ¿Cómo se maneja el bloqueo por formación de hielo o escarcha durante el funcionamiento pico?
R: El sistema utiliza modulación del flujo de aire por etapas combinada con equilibrio automático de temperatura de la superficie. Esto evita la formación de puentes de hielo localizados incluso durante el funcionamiento sostenido en invierno con alta-humedad.
P: ¿Cuál es la carga operativa estable mínima?
R: El funcionamiento estable se puede mantener hasta aproximadamente entre el 25 % y el 30 % de la capacidad nominal sin problemas de fluctuación de presión. Por debajo de este rango, se recomienda la regulación de derivación para mantener la estabilidad de la salida.
P: ¿Cuál es la huella de instalación esperada por cada 1000 Nm³/h de capacidad?
R: Una unidad típica requiere aproximadamente entre 180 y 260 m², según la configuración de las tuberías y el diseño del acceso para mantenimiento. El diseño modular permite una expansión paralela sin modificaciones civiles importantes.
P: ¿Cuál es el tiempo de respuesta típico-de una puesta en marcha desde el estado frío?
R: Desde el apagado total en frío, el sistema alcanza condiciones de vaporización estables en un plazo de 40 a 90 minutos, dependiendo de las condiciones ambientales. No se requiere ninguna fuente de calefacción externa durante el inicio-.
P: ¿Hay referencias operativas verificadas-a largo plazo?
R: El diseño se ha implementado en múltiples proyectos de suministro de gas industrial con operación continua que supera las 20 000 horas por año. Los informes de aceptación de EPC de terceros-están disponibles a pedido para compradores calificados.
